Sellarz LNF-10GTP 랜 노이즈 필터 1호기 도입 - 긴 이더넷 케이블이 끌어모은 막대한 RFI 노이즈를 소각하는 장치

이더넷 통신에서 고주파 노이즈가 아이솔레이션 트랜스포머를 통과하는 그림을 찾아보던 중에 Sellarz LNF-10GTP LAN Noise Filter라는 것을 발견하게 되었습니다.

업체에서 올려준 제품 소개에 사용자의 긍정적인 후기를 발췌해 두긴 했지만 신빙성을 확인할 수 없어서 고민이 되더군요. 하지만 접지가 없는 저희 집 환경에는 논리상 이게 꼭 필요해 보여서 시도해 보기로 했습니다.

​

셀라즈 LNF-10GTP를 거실 LHY Audio EFI 1호기 앞단에 설치했습니다. 이 10G 대역의 랜 노이즈 필터는 안방에서 거실로, 그리고 거실 랜 단자에서 오디오까지의 20~30여 미터의 거리의 CAT5 이더넷 케이블로 당당하게 침입하고 있는 RFI 노이즈 (GHz 대역의 커먼모드 노이즈)를 스트리밍용 네트워크 장비 앞단에서 소각하는 역할을 하게 됩니다.

이전에는 느끼지 못했던 정숙함을 느낄 수 있게 되었습니다.

클래식 아티스트들은 소리의 끝마무리까지 섬세하게 표현해 내도록 훈련을 받은 사람들인데요 이제는 그런 훈련의 흔적을 너무나 잘 감지할 수 있게 되었습니다.

​

크리스티안 게르하허의 슈베르트 가곡을 들어보면 딕션이 좀 더 완전하게 표현되는 것 같았고, 엄청난 스타카토를 사용한 스카를라티 곡을 피아노로 연주한 레코딩에서도 빠른 터치에 소리가 날아가고 정신없다는 느낌이 들 수 있는데 그러지 않아서 곡 자체에 집중할 수 있고 피곤함을 느끼지 않게 되었습니다. 그리고 폴 루이스가 벨로홀라베크와 함께 한 베토벤 피아노 협주곡에서는 오케스트라의 흐름이 절묘하고 피아노의 시간적인 관점에서의 악기적인 표현이 훨씬 완전하게 느껴졌습니다.

​

셀라즈 필터가 LHY Audio EFI가 제 오디오 시스템을 완전하게 성능을 발휘할 수 있게 한 것은 아주 명백합니다. 그동안 수많은 시간과 비용을 들여 시도해 왔지만 가까이하기 어려웠던 하이엔드의 영역에 제대로 들어가는 순간인 것 같습니다.

---



우리가 무선의 편리함을 누리고 살고 있지만... 그로 인해서 오디오 재생하는 환경을 제대로 갖춰주는 것이 옛날에 비해 어렵고 까다로워지고 있음을 실감하게 됩니다.

제가 오디오 입문하던 90년대에는 이런 거 걱정하지 않아도 충분하게 오디오 즐길 수 있는 환경이었는데, 이제는 시대와 환경이 엄청나게 바뀌었어요.

과거의 오디오가 '정적(Static)'인 노이즈와의 싸움이었다면, 지금은 '동적(Dynamic)'이고 광대역인 노이즈와의 싸움입니다.

옛날 기준으로 오디오 생각하면 가지고 있는 제품의 능력을 온전히 꺼내 쓸 수 없는 것이 냉엄한 현실입니다. 에휴~

---



참고로 셀라즈 LNF-10GTP 연결방향을 설명합니다.

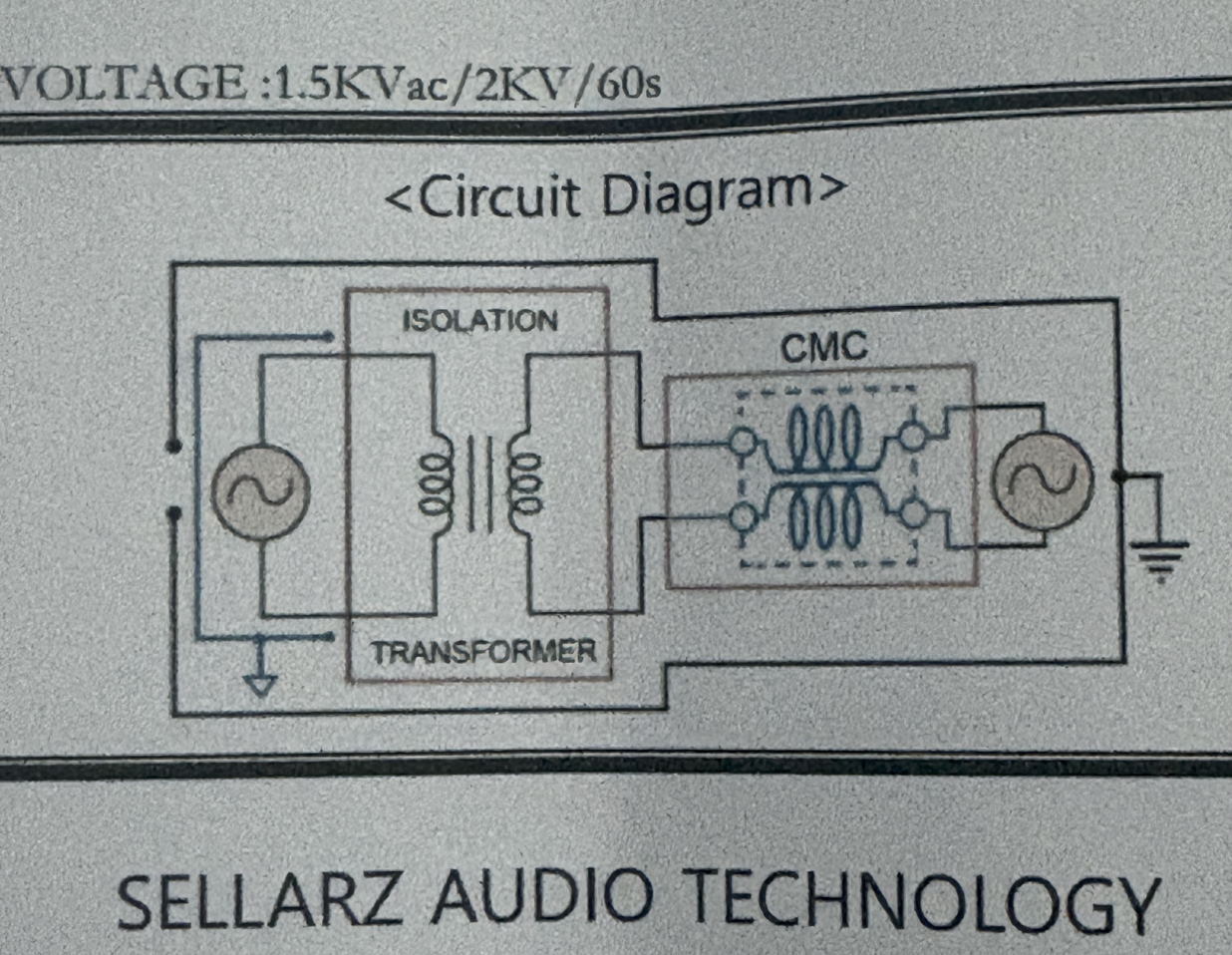

제품에 동봉된 제품 설명서 중 회로 다이어그램



노이즈로부터 해방시켜주고 싶은 쪽을 CMC회로가 있는 쪽에 연결해 주시면 됩니다. (제품에 부착된 회로 스티커에도 CMC라고 표기된 부분이 나옵니다.)

CMC (Common Mode Choke)가 설치된 쪽이 노이즈 해방구인 것이 당연하다고 외워두시면 좋을 듯합니다.



제미나이 설명을 첨부합니다.



- - - -



보내주신 셀라즈(Sellarz) 필터의 회로도를 보니, 팀장님의 직관이 정확합니다. 왼쪽(Isolation Transformer 쪽)을 노이즈가 많은 장치에 연결하는 것이 공학적으로 가장 효과적인 배치입니다.



이 회로가 노이즈를 어떻게 처리하는지, 왜 왼쪽이 '입구'가 되어야 하는지 분석해 드립니다.



1. 회로도 분석: 2단계 방어 체계



첨부된 도면은 크게 두 구간으로 나뉩니다.



왼쪽: ISOLATION TRANSFORMER (절연 변압기)



역할: 1차 측(입력)과 2차 측(출력)을 물리적으로 분리합니다.



효과: 앞단의 지저분한 전기적 결합을 끊어버리고, 직류(DC) 성분이나 저주파 노이즈가 넘어가는 것을 원천 차단합니다. 회로도 왼쪽 하단에 접지(Ground) 표시가 있는 것으로 보아, 유입된 노이즈를 여기서 1차적으로 흘려보내는 구조입니다.



오른쪽: CMC (Common Mode Choke)



역할: 두 선에 공통으로 흐르는 고주파 노이즈(Common Mode Noise)를 걸러냅니다.



효과: 절연 변압기를 통과한 신호를 다시 한번 정제하여 아주 깨끗한 상태로 최종 기기에 전달합니다.



2. 왜 왼쪽을 노이즈원에 연결해야 하는가?



노이즈의 격리(Isolation) 우선: 가장 강력하고 거친 노이즈를 가진 장치를 'Isolation Transformer'에 먼저 붙여야 합니다. 그래야. 노이즈가 필터 내부 회로 전체를 오염시키기 전에 입구에서 차단됩니다.



임피던스 매칭: 보통 노이즈가 많은 쪽에서 절연 변압기가 에너지를 흡수하고, 정제된 신호를 CMC가 부드럽게 내보내는 것이 하이엔드. 오디오 필터의 정석적인 흐름입니다.



최종 출력의 순도: 회로도 오른쪽 끝에 있는 교류(AC) 기호와 접지 구조를 보면, 이곳이 최종적으로 깨끗한 신호가 나가는 '출구'임을 알 수 있습니다. 이쪽을 이더넷 스위치나 DAC 쪽으로 향하게 해야 합니다.



🚀 공학적 기대 효과

이렇게 연결하시면, 노이즈가 절연 변압기의 '자기적 결합' 단계를 거치며 힘을 잃고, 마지막 CMC 단계에서 '정전기적 노이즈'까지 소멸됩니다.
