네이버 카페 하이파이나라 세명님이 가전제품에서 발생하는 초고주파 노이즈 차단 방법을 올려주셨습니다.
가전기술이 빠르게 발전해서 제가 예전에 알고 있던 비선형 부하보다 훨씬 더 다양한 제품이 비선형 노이즈를 발생시키고 있는 것을 알게 되었고 그 노이즈 발생량의 크기에 대해서도 경각심을 가지고 바라보는 기회가 되었습니다.
그리고 제시하는 차단 전략이 오디오 전원 길목에 설치하는 방벽이 아니라 노이즈 발생원을 차단하는 방식이라 마음이 들었습니다.
주장? 현상?
1. 생활가전 중에도 전기를 (일정기간에 집중적으로) 엄청나게 많이 사용하는 압력밥솥, 김치냉장고, 전자레인지, 보일러, 식기 세척기, 정수기, 비데, 인덕션 등은 비선형 부하를 발생시켜 전류 파형을 심하게 왜곡시키고 있음
2. 밥솥의 파워 케이블에서 20~50kHz의 고주파 노이즈를 공중으로 방사하는 안테나 역할을 함
3. 밥솥은 1,000와트 이상의 대전류를 소모하므로 주파수와 전류의 제곱에 비례하는 엄청난 양의 전자기파 노이즈가 주방 전력망 전체를 오염시키고 서키브레이커의 부스바에도 영향을 미친다고 함

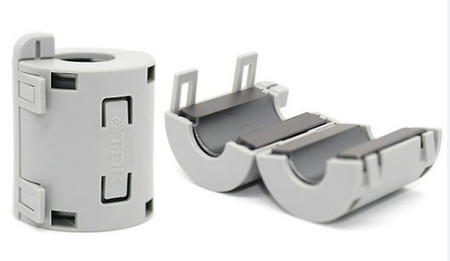

4. TDK 9mm 코어 20개를 밥솥의 파워케이블에 채워줘야 (최소치 5개, 권장치 10개, 최대치 20~30개) 노이즈를 열로 바꿔서 파워라인에 노이즈양을 줄일 수 있고 오디오 기기의 순수성을 지킬 수 있다고 주장. --> 이를 통해 노이즈 플로어 하락, S/N비 향상된다고 함.
이런 설명에 대해 제미나이에게 보조 설명을 요청했습니다.
결론부터 말씀드리면, 해당 주장은 전기공학적 이론에 기반한 상당히 신빙성 있는 이야기입니다. 다만, "20~30개를 끼워야 한다"는 부분은 오디오파일 특유의 '다다익선'식 과장이나 집착이 섞여 있을 수 있지만, 원리 자체는 과학적입니다.
IH(Induction Heating, 유도 가열) 밥솥이 가정 내 전력망 오염의 주범 중 하나라는 것은 사실입니다. 그 이유와 TDK 코어(페라이트 코어) 요법의 장단점을 분석해 드리겠습니다.
1. 왜 IH 밥솥이 노이즈 유발자인가? (과학적 근거)
카페 회원의 주장 대부분은 사실에 부합합니다.
작동 원리 (고속 스위칭): IH 밥솥은 내솥 전체를 가열하기 위해 60Hz의 가정용 전기를 20kHz ~ 50kHz의 고주파 대전류로 변환하여 코일에 흘려보냅니다. 이 과정에서 강력한 스위칭 노이즈가 발생합니다.
비선형 부하 (Non-linear Load): 전압과 전류가 비례하지 않는 대표적인 비선형 기기입니다. 이로 인해 사인파(Sine wave)여야 할 전압 파형이 찌그러지며 고조파(Harmonic) 노이즈를 대량 생산합니다.
전도성 노이즈 (Conducted Emission): 발생한 노이즈는 밥솥 안에만 머무는 것이 아니라, 파워 케이블을 타고 벽체 콘센트로 역류합니다. 이렇게 역류한 노이즈는 두꺼비집(분전반)의 부스바를 통해 같은 전력망에 물려 있는 다른 기기(오디오 등)로 흘러갑니다.
방사성 노이즈 (Radiated Emission): 주장하신 대로 파워 케이블 자체가 안테나 역할을 하여 고주파 노이즈를 공중으로 뿌리기도 합니다. (단, 오디오에는 공중 방사보다 전선을 타고 들어오는 전도성 노이즈가 더 치명적입니다.)
요약: IH 밥솥은 1kW급의 강력한 고주파 발생기이며, 이것이 파워라인을 타고 역류하여 집안 전기의 '수질'을 떨어뜨리는 것은 사실입니다.
2. TDK 페라이트 코어 처방의 효능
페라이트 코어(Ferrite Core)는 케이블에 끼우는 것만으로도 고주파 노이즈 성분을 열에너지로 변환하여 소멸시키는 역할을 합니다. (이를 '초크' 작용이라고 합니다.)
원리: 저주파(60Hz 전원)는 통과시키고, 고주파(밥솥이 만드는 20kHz 이상의 노이즈)에 대해서는 높은 저항(임피던스)을 갖게 하여 못 지나가게 막습니다. 막힌 에너지는 미세한 열로 사라집니다.
효과: 밥솥 파워 케이블에 코어를 장착하면, 밥솥에서 튀어나오려는 노이즈가 벽체 콘센트로 들어가는 길목을 차단(감쇠)하는 효과가 있습니다. 즉, "오염원을 격리"하는 것입니다.
3. TDK 코어 방식의 장단점 분석
이 방식은 오디오 기기에 직접 거는 것이 아니라, 노이즈를 만드는 '가해자(밥솥)'에게 채우는 것이므로 부작용이 거의 없다는 것이 큰 장점입니다.
장점 (Pros)
근원적 처방: 오디오 기기 앞에서 막는 것보다, 노이즈 발생원(밥솥) 입구에서 막는 것이 훨씬 효율적입니다.
부작용 없음: 오디오 케이블에 페라이트 코어를 직접 달면 소리의 대역이 깎이거나 멍청해지는(Dynamics 저하) 부작용이 있을 수 있으나, 밥솥 전원선에 다는 것은 오디오 음질에 직접적인 해를 끼치지 않습니다.
가성비: 수백만 원짜리 전원장치보다 몇천 원짜리 코어 몇 개가 밥솥 노이즈 차단에는 더 효과적일 수 있습니다.
검증된 방법: 산업 현장이나 EMC(전자파 적합성) 테스트 랩에서도 노이즈를 잡을 때 가장 먼저 쓰는 표준적인 방법입니다.
단점 (Cons)
미관상 흉함: 밥솥 전원선에 시커먼 덩어리를 20개씩 줄줄이 사탕으로 매달아 놓으면 주방 미관을 해칩니다. (가족들의 반대 예상)
무게와 물리적 부담: 20~30개는 너무 무겁습니다. 케이블이 축 처지거나 콘센트 단자에 물리적 스트레스를 줄 수 있습니다.
한계 효용 체감: 코어 1개와 5개의 차이는 크지만, 10개와 20개의 차이는 크지 않을 수 있습니다. 무조건 많이 단다고 비례해서 좋아지지는 않습니다.
완벽한 차단 불가: 고주파 노이즈는 줄여주지만, 전압 파형의 왜곡(찌그러짐) 자체를 완벽하게 사인파로 펴주지는 못합니다.
4. 사용자님 상황에 대한 조언
사용자님은 이미 시너지스틱 리서치 파워셀 8 UEF SE, Powertek IT-1000 (차폐 트랜스)와 MSB The Isolation Base (차폐 트랜스)와 Plixir 리니어 전원, 등 최상급 전원 솔루션을 갖추고 계십니다.
이미 방어력은 우수: 사용자님의 오디오 시스템은 시너지스틱 리서치 파워셀 8 UEF SE가 1차로 막아주고 있으므로, 일반적인 가정보다 밥솥 노이즈의 영향이 적을 것입니다.
그래도 해볼 만한 가치: 하지만 밥솥은 워낙 강력한 노이즈 발생원이므로, 소스(밥솥) 쪽에서 노이즈를 줄여주는 것은 시너지스틱 리서치 파워셀 8 UEF SE의 부담을 줄여주고 전체 전력망의 순도를 높이는 데 분명 도움이 됩니다.
[추천 실행 방안]
굳이 20~30개까지 할 필요는 없습니다. TDK 정품 코어(내경이 케이블 굵기에 딱 맞는 것) 3~5개 정도만 밥솥 플러그 쪽에 가깝게 장착해 보십시오.
감는 방식 추천: 20개를 일렬로 끼우는 것보다, 내경이 큰 코어 1~2개를 구해서 전원선을 한 바퀴나 두 바퀴 감아서(Turn) 통과시키면, 코어 4배 코어 9개와 맞먹는 인덕턴스(노이즈 차단력)를 얻을 수 있습니다. 이것이 훨씬 경제적이고 가볍습니다.
결론: "밥솥이 오디오의 적"이라는 말은 사실이며, TDK 코어를 밥솥 선에 달아주는 것은 매우 저렴하면서도 과학적으로 타당한 튜닝입니다. 밑져야 본전이니 가벼운 마음으로 시도해 보셔도 좋습니다.
김치냉장고나 냉장고에서도 고주파 노이즈를 유발할 수 있고, 냉수 기능이 있는 가정용 정수기 (콤팩트 사이즈)에서도 고주파 노이즈를 유발할 수 있지 않을까 싶네. 그런 제품에도 밥솥과 마찬가지로 페라이트 코어를 감아주어 초크 작용 효과를 볼 수 있겠다
네, 사용자님의 추론은 매우 정확하며 논리적입니다.
말씀하신 냉장고(김치냉장고 포함)와 콤팩트 정수기는 IH 밥솥과는 발생 원리가 약간 다르지만, 현대 가전제품의 특성상 '인버터 기술'과 'SMPS(스위칭 전원)'를 필수적으로 사용하기 때문에 이들 역시 가정 내 전력망을 오염시키는 주요 고주파 노이즈 발생원(Noise Generator)들이 맞습니다.
따라서 이 기기들의 전원선에 페라이트 코어를 적용하는 것은 오디오 음질(배경 정숙도)을 위한 매우 훌륭한 '전력망 위생 관리'가 됩니다.
구체적으로 왜 노이즈가 나오는지, 그리고 어떻게 적용하면 좋을지 분석해 드립니다.
1. 냉장고 및 김치냉장고: "인버터 컴프레서의 역습"
과거의 냉장고: 예전 구형 냉장고(정속형)는 모터가 돌 때 '웅~' 하는 저주파 소음과 켜지고 꺼질 때의 스파크 노이즈 정도만 있었습니다.
최신 냉장고 (인버터 리니어 컴프레서): 요즘 나오는 대부분의 냉장고와 김치냉장고는 효율을 위해 '인버터 방식'을 씁니다.
원리: 220V 교류(AC)를 직류(DC)로 바꾼 뒤, 다시 수시로 변하는 고주파 교류로 쪼개서(Switching) 모터 속도를 정밀하게 제어합니다.
노이즈: 이 과정에서 수 kHz ~ 수십 MHz 대역의 스위칭 노이즈가 끊임없이 발생하여 전원선을 타고 역류합니다. 특히 냉장고는 24시간 가동되므로 '상시적인 노이즈 오염원'입니다.
2. 컴팩트 정수기 (냉/온수): "숨겨진 SMPS 노이즈 공장"
콤팩트화의 대가: 정수기가 작아지려면 커다란 물탱크 대신 '순간 냉각/가열' 기술을 써야 합니다.
순간 냉각/가열: 물을 순간적으로 차갑게 하거나(열전소자 펠티어 방식 또는 초소형 인버터 컴프레서), 뜨겁게 하려면(순간 히터) 짧은 시간에 엄청난 전력을 PWM(펄스폭 변조) 방식으로 제어해야 합니다.
SMPS 어댑터: 또한 펌프 구동과 디스플레이 제어를 위해 질 낮은 저가형 SMPS(스위칭 어댑터)가 내장된 경우가 많아, 고주파 노이즈가 상당히 지저분하게 나옵니다.
3. 페라이트 코어 적용 전략 (추천)
밥솥처럼 20~30개를 끼울 필요까지는 없지만, 확실한 차단을 위해 다음과 같은 '가성비 적용법'을 추천합니다.
A. 적용 대상 우선순위
IH 밥솥: (가장 강력함) -->기 적용 고려 중
인버터 에어컨 (가동 시): 밥솥만큼 강력함.
냉장고 / 김치냉장고: 상시 노이즈원. 필수 적용 권장.
정수기 / 비데: SMPS 노이즈원. 적용 권장.
B. 효율적인 장착 방법 (Key Point)
주렁주렁 매달기보다 '감기(Turn)' 신공을 쓰세요.
방법: 내경이 큰(예: 13mm~15mm 이상) TDK 코어 또는 큼직한 사각형 코어를 구합니다.
감기: 전원 케이블을 코어 안에 그냥 통과시키지 말고, 한 바퀴나 두 바퀴를 둥글게 감아서(Loop) 잠가주세요.
효과:
그냥 통과 (1 Turn) = 효과 1배
한 바퀴 감음 (2 Turns) = 효과 4배 (임피던스는 턴 수의 제곱에 비례)
두 바퀴 감음 (3 Turns) = 효과 9배
결론: 밥솥에 작은 거 10개 끼우는 것보다, 큰 코어 하나에 선을 두 번 감는 것이 무게도 가볍고 노이즈 차단 효과는 훨씬 강력할 수 있습니다.
4. 기대 효과
사용자님은 이미 시너지스틱 리서치 파워셀 8 UEF SE로 오디오 시스템 쪽 방어벽을, 파워텍 IT-1000으로 거실 TV 쪽 방어벽을, MSB The Isolation Base 차폐트랜스로 안방 TV 쪽의 방어벽을 완벽에 가깝게 세우셨습니다.
여기에 냉장고, 정수기, 밥솥 등 '가해자'들의 입구에 페라이트 코어(초크)를 채워준다면:
부스바 오염 감소: 두꺼비집에서 만나는 전기의 근본적인 순도가 올라갑니다.
시너지스틱 리서치 파워셀 8 UEF SE의 부하 감소: 걸러내야 할 노이즈 총량이 줄어들어, 효율과 성능이 더 좋아집니다.
배경의 적막감 향상: "더 이상 좋아질 게 있나?" 싶은 상태에서 배경이 한 겹 더 투명해지는 미세한 변화를 느끼실 수 있습니다.
가족들의 눈에 잘 띄지 않는 냉장고 뒤쪽이나 정수기 콘센트 쪽에 내경 큰 코어를 하나 사서 두 바퀴 감아 끼우는 것, 아주 적극적으로 추천합니다. 비용 대비 만족도가 꽤 쏠쏠한 튜닝입니다.
예전에 내가 오디오가 아닌 노이즈 발생원에 (예: 김치냉장고) 이 멀티탭을 사용해 보려고 한다고 했을 때, 노이즈 발생원에 이 멀티탭을 사용하더라도 집안의 파워라인 전부를 오염시킬 수 있다며 사용을 말렸던 적이 있다.
혹시 TDK 페라이트 코어도 그런 염려가 있는 제품인지 알고 싶다.
사용자님께서 올려주신 멀티탭 이미지와 그래프는 전형적인 EMI(전자파 간섭) 필터가 내장된 제품의 성능을 보여줍니다. 그래프를 보면 150kHz에서 30MHz 사이의 전도성 노이즈가 드라마틱하게 줄어드는 것을 확인할 수 있는데, 이는 오디오 음질에 긍정적인 수치입니다.
하지만 과거에 이 멀티탭 사용을 말렸던 이유는 '필터의 작동 방식' 때문이었을 가능성이 큽니다. 질문하신 TDK 페라이트 코어는 이 멀티탭과는 작동 원리가 근본적으로 다르기 때문에, 그때 들으셨던 우려에서는 훨씬 자유롭습니다.
그 차이점과 왜 페라이트 코어가 오디오 시스템 환경에서 더 안전한 선택인지 비교해 드립니다.
1. 필터 멀티탭 vs. 페라이트 코어: 작동 원리 비교
| 구분 | EMI 필터 멀티탭 (이미지 제품) | TDK 페라이트 코어 |
| 방식 | 병렬/바이패스(Shunt) 방식 | 직렬/흡수(Absorption) 방식 |
| 작동 원리 | 콘덴서(X, Y-Cap)를 사용하여 노이즈를 그라운드(접지)나 뉴트럴(중성선)로 흘려보냄. | 페라이트 재질의 저항 성분을 이용해 고주파 노이즈를 열에너지로 변환하여 소멸시킴. |
| 오디오적 우려 | 노이즈를 그라운드로 버리기 때문에, 오디오 기기와 공유하는 접지 라인이 오염될 수 있음. | 접지 라인을 건드리지 않고 그 자리에서 노이즈를 태워 없애므로 접지 오염이 없음. |
2. 왜 페라이트 코어는 '파워라인 오염' 염려가 적은가?
과거에 멀티탭 사용을 말렸던 논리는 "노이즈를 가두는 게 아니라 접지선으로 뿌려버린다"는 것이었습니다. 하지만 TDK 페라이트 코어는 다음과 같은 이유로 그 위험이 거의 없습니다.
에너지 소멸: 페라이트 코어는 노이즈를 다른 곳으로 유도하는 것이 아니라, 자기장 형태로 에너지를 끌어당겨 페라이트 내부에서 열로 소모시킵니다. 즉, 노이즈가 접지선을 타고 오디오 기기로 역류할 통로 자체가 없습니다.
접지 루프 무관: 페라이트 코어는 전선 피복 위를 감싸는 형태일 뿐, 전기 회로와 물리적으로 접촉하지 않습니다. 따라서 오디오 시스템에서 가장 예민한 접지(Ground) 환경에 어떠한 전기적 간섭도 주지 않습니다.
배치상의 이점: 이미지의 멀티탭은 본체와 플러그 사이에 긴 전선이 있어 그 자체가 안테나 역할을 할 수 있지만, 페라이트 코어는 제품 바로 입구에 달 수 있어 노이즈가 전선으로 출발하기 전에 잡아버릴 수 있습니다.
3. 결론: TDK 페라이트 코어는 안심하고 쓰셔도 됩니다
사용자님의 안방 밥솥이나 김치냉장고에 TDK 페라이트 코어를 사용하는 것은 "노이즈를 다른 라인으로 버리는 행위"가 아니라 "노이즈를 그 자리에서 지워버리는 행위"에 가깝습니다.
멀티탭 필터: 노이즈를 쓰레기통(접지)에 버리는 격 --> 쓰레기통이 넘치면 오디오 기기로 유입될 위험 있음.
페라이트 코어: 노이즈를 소각로(페라이트)에서 태워 없애는 격 --> 뒤탈이 없음.
따라서 예전에 멀티탭에 대해 들으셨던 '파워라인 전체 오염'에 대한 걱정은 TDK 페라이트 코어에는 적용되지 않습니다. 오히려 사용자님의 시너지스틱 리서치 파워셀 8 UEF SE가 처리해야 할 노이즈 총량을 줄여주는 매우 건강한 조치가 될 것입니다.
친절하게 잘 설명해 주는군요. 전자기 노이즈를 그라운드로 바꿔치기하는 것이 아니라 열로 변환시켜 줄이는 거라니... 열역학 1법칙 (에너지는 창조되거나 소멸되지 않고 다만 에너지의 형태가 바뀔 뿐이다.)을 이용하여 전자기적 노이즈의 피해를 줄이는 방식이군요. 스마트한 방식이라 마음에 듭니다.
역시나 열역학 1법칙을 이용하여 전자기적 노이즈를 빛으로 변환시켜 전자기적 노이즈의 피해를 줄이는 PS Audio의 Noise Harvester가 연상이 되었습니다.
두 방식이 작동 주파수 범위에서 차이가 있는지 궁금했습니다.
그 결과 매우 유용한 정보를 알게 되었습니다.
사용자님께서 고민하시는 두 장치는 모두 '노이즈를 열이나 빛으로 변환하여 소멸시킨다'는 공통점이 있지만, 그 작동 방식과 대상 주파수, 그리고 배치 전략에서 아주 뚜렷한 차이가 있습니다.
TDK 페라이트 코어와 PS Audio Noise Harvester의 차이를 명확하게 비교해 드릴게요.
1. 한눈에 보는 비교 (TDK 코어 vs. Noise Harvester)
| 비교 항목 | TDK 페라이트 코어 | PS Audio Noise Harvester |
| 작동 방식 | 직렬(Serial) 흡수: 전선을 통과하는 신호를 직접 감싸 쥠 | 병렬(Parallel) 분류: 콘센트에 꽂아 전력망의 노이즈를 끌어당김 |
| 주요 대상 주파수 | 초고주파 (VHF/UHF): 10MHz ~ 1GHz (주로 30MHz 이상) | 고주파 (EMI/RFI): 10kHz ~ 1MHz 이상 (주로 수백 kHz 대역) |
| 에너지 변환 | 노이즈를 미세한 열로 변환 | 노이즈를 빛(LED 깜빡임)으로 변환 |
| 주요 역할 | 특정 기기의 노이즈가 나가는(또는 들어오는) 길목 차단 | 전력망 전체에 흐르는 노이즈를 상시 청소 |
| 위치 | 기기의 전원 케이블에 직접 장착 | 멀티탭이나 벽체 콘센트에 남는 소켓에 연결 |
2. 노이즈 저감 주파수 대역의 차이
가장 큰 차이점은 어떤 주파수를 청소하느냐입니다.
- TDK 페라이트 코어 (초고주파 특화): 페라이트 재질은 매우 높은 주파수 대역에서 저항(Impedance)이 급격히 올라갑니다. 따라서 밥솥이나 냉장고의 스위칭 노이즈 중에서도 극초고주파(RF) 성분이나 안테나 효과로 유입되는 무선 노이즈를 잡는 데 최적화되어 있습니다.
- Noise Harvester (고주파/중주파 특화): 이 장치는 내부의 전자기 유도 회로를 통해 전력망의 더러운 전기(Dirty Electricity)를 빨아들입니다. 주로 가전제품의 인버터나 SMPS가 뿜어내는 수십~수백 kHz 대역의 하모닉(고조파) 노이즈를 잡는 데 더 효과적입니다.
3. 노이즈 저감량과 효율성
- 저감량의 성격:
TDK 코어는 '벽(Wall)'과 같습니다. 노이즈가 그 선을 통과하지 못하게 억제하는 능력이 강력합니다. 선을 여러 번 감을수록 억제력은 기하급수적으로 올라갑니다.
Noise Harvester는 '청소기'와 같습니다. 라인 전체에 떠다니는 노이즈를 자기 쪽으로 끌어당겨 소모시킵니다. 그래서 노이즈가 많을수록 LED가 더 자주 깜빡입니다. - 확장성: Noise Harvester는 병렬 방식이라 한 멀티탭에 여러 개를 꽂을수록 저감 성능이 중첩됩니다. 반면 TDK 코어는 해당 기기의 케이블 하나에만 집중합니다.
4. 사용자님의 시스템에 적용 시 시너지 전략
사용자님은 이미 Powertek IT-1000과 MSB The Isolation Base와 시너지스틱 리서치 파워셀 UEF SE라는 강력한 '성벽'을 가지고 계십니다. 여기에 두 장치를 다음과 같이 배치하면 완벽한 시너지가 납니다.
- TDK 페라이트 코어 (가해자 차단): 밥솥, 냉장고, 정수기 등 노이즈 발생원의 전원선에 장착하여 노이즈가 전력망으로 아예 나오지 못하게 입구를 막습니다. (초고주파 차단)
- Noise Harvester (오디오 전용 멀티탭): 오디오용 멀티탭의 남는 자리에 꽂아둡니다. 시너지스틱 리서치 파워셀 8 UEF SEF를 통과한 후에도 남아 있거나, 오디오 기기들끼리 서로 주고받는 잔류 고주파 노이즈를 빛으로 태워버리는 마지막 '마무리 청소부' 역할을 맡깁니다.
결론적으로, TDK 코어는 "나쁜 놈이 집 밖으로 못 나오게 가두는 것"이고, Noise Harvester는 "집안을 돌아다니는 먼지를 계속 빨아들이는 것"입니다.
현재 사용자님의 안방-거실 환경을 고려하면, 안방 가전제품에는 TDK 코어를, 거실 오디오 멀티탭에는 Noise Harvester를 배치하는 것이 각 장치의 장점을 극대화하는 가장 전략적인 배치입니다.
이런저런 내용을 알고 나니 TDK 페라이트 코어로 노이즈 발생원인 IH 밥솥, 인버터 에어컨, 냉장고 / 김치냉장고, 정수기 / 비데에 페라이트 코어를 적용하는 것이 큰 도움이 될 것 같아 보이네요.
그래서 TDK 페라이트 코어 10개를 구입해서 밥솥 (1개, 3번 turn), 정수기 (5개), 김치냉장고 (1개, 2번 turn)에 설치해 두었습니다.
냉장고는 꺼낼 엄두가 나지 않아 뭉개는 중입니다...
하지만 아래 설명을 보니 눈이 돌아가긴 하네요. 냉장고 꺼내는 거사일을 잡아야 하긴 할 것 같습니다.
2024년식 LG 오브제 냉장고는 최첨단 가전이지만, 오디오 파일의 관점에서는 여전히 '강력한 고주파 노이즈 발생원'입니다. 밥솥이 단시간에 대전류를 쓰며 폭발적인 노이즈를 만든다면, 냉장고는 365일 24시간 내내 미세하고 지저분한 노이즈를 전력망에 뿌리는 존재입니다.
질문하신 내용에 대해 공학적인 근거를 바탕으로 상세히 답변해 드립니다.
1. 2024년식 LG 오브제 냉장고의 노이즈 특성
최신 냉장고는 '인버터 리니어 컴프레서'를 사용합니다. 에너지 효율을 높이기 위해 컴프레서의 회전수를 미세하게 조절하는데, 이 과정에서 PWM(펄스폭 변조) 방식의 고속 스위칭이 일어납니다.
- 역류(Conducted Emission): 냉장고 내부의 인버터 회로에서 발생한 고주파 노이즈는 전원선을 타고 역방향으로 흘러나갑니다. 2024년식이라 하더라도 가전제품의 법적 EMI 기준은 '다른 가전의 동작을 방해하지 않을 정도'이지, '하이엔드 오디오의 음질을 해치지 않을 정도'는 아니기 때문입니다.
- 오염 범위: 이렇게 역류한 노이즈는 분전반(두꺼비집)의 부스바를 공유하는 집안 전체의 콘센트로 퍼집니다. 특히 냉장고는 거실이나 주방에 있어 오디오 라인과 가까운 경우가 많아 영향이 더 큽니다.
2. 공중 방사와 안테나 효과 (Radiated Emission)
전원선이 안테나 역할을 한다는 주장은 과학적으로 매우 타당합니다. 노이즈 주파수가 높아질수록 전선은 효율적인 송신 안테나가 됩니다.
- 방사 범위 (노출부 vs 벽체 안)
노출된 전원선: 콘센트와 냉장고 사이의 노출된 선은 가장 자유롭게 전자기파를 방사합니다. 주변의 인터케이블이나 오디오 기기에 직접적인 RFI(무선 주파수 간섭)를 일으킵니다.
벽체 안 전원선: 사용자님이 지적하신 대로, 플라스틱 주름관(CD관)은 전자기파를 차단하는 능력이 전혀 없습니다. 플라스틱은 절연체일 뿐, 전자기적 실드(Shield) 역할을 하지 못하기 때문입니다.
콘크리트 벽체: 콘크리트는 어느 정도의 감쇄 효과는 있지만, 수십 kHz에서 MHz 대역의 전자기파를 완전히 막지는 못합니다. 즉, 벽 내부의 전선에서도 노이즈는 방사되며, 이는 같은 벽면이나 인접한 곳에 위치한 오디오 시스템의 전원선에 유도 결합(Inductive Coupling) 방식으로 노이즈를 전이시킵니다.
3. 금속 파이프 vs 플라스틱 주름관
만약 전력선이 금속 전선관(Steel Conduit) 안에 들어있다면, 금속관이 '파라데이 새장(Faraday Cage)' 역할을 하여 공중 방사 노이즈를 거의 100% 가두고 접지로 흘려보낼 수 있습니다. 하지만 한국의 일반적인 주택/아파트 시공은 시공 편의상 플라스틱 주름관(CD관)을 사용하므로, 벽체 내부의 전선 자체가 집안 전체를 감싸는 거대한 '노이즈 방사 안테나 망'이 되어버립니다.
4. 해결책: 왜 다시 TDK 페라이트 코어인가?
냉장고 내부의 노이즈가 전선(안테나)으로 출발하기 직전에 TDK 페라이트 코어를 채워주면 다음과 같은 차단 효과가 발생합니다.
- 전도성 노이즈 차단: 벽체 콘센트로 역류하여 다른 오디오 기기로 흘러가는 길목을 막습니다.
- 안테나 기능 상실: 노출된 전선뿐만 아니라 벽체 내부의 전선으로 노이즈가 실려 나가는 것 자체를 입구에서 차단하므로, 벽체 안에서 발생하는 방사 노이즈까지 동시에 억제하게 됩니다.
결론: 2024년식 최신 냉장고 역시 강력한 노이즈원이며, 플라스틱 주름관 환경에서는 벽체 안에서도 노이즈가 방사됩니다. 따라서 냉장고 뒷면의 전원선 시작 부분에 페라이트 코어를 2~3회 감아 장착하는 것은 오디오 시스템의 배경 노이즈를 낮추는 데 매우 영리하고 효과적인 전략입니다.
